Hvordan lodde ledninger?
Å lære å lodde ledninger er viktigere enn noensinne. Huseiere påtar i økende grad reparasjoner av husholdningsapparater som oppvaskmaskiner og kjøleskap. Når du vet hvordan du skal lodde, trenger du ikke lenger å kaste små apparater som elektriske tekanner og enkle elektroniske gjenstander når de ikke fungerer. Med tålmodighet og litt øvelse kan du lære å lodde ledninger for reparasjoner, samt for morsomme prosjekter.
I dette enkle prosjektet vil du lodde sammen de eksponerte ender av to plastbelagte trådede kobbertråder. Ingen spesielle ferdigheter er nødvendig for å utføre denne oppgaven. Fordi materialene er så billige, vil du ha mange muligheter til å øve på skrotledninger før du lager den endelige loddefugen.
Prosjektberegninger
- Arbeidstid: 5 minutter
- Total tid: 20 minutter
- Ferdighetsnivå: Nybegynner
- Materialkostnad: 19€ til 37€
Verktøy og rekvisita du trenger
- Loddejern
- Loddeboltips
- Svamp og vann
- Loddejernstativ
- 60/40 kolofoniumlodde
- Rosin lim fluss
- Krympeslange
- Varmepistol
- Wire stripper
- Øyebeskyttelse
Bruksanvisning
I stedet for å kjøpe separate loddekomponenter, kan det være lurt å kjøpe en loddestasjon som inneholder loddebolter, stativ og en tipsrenser. Siden hele stasjonen kobles til et stikkontakt, blir belastningen på loddekabelen redusert siden ledningen ikke trenger å løpe direkte inn i stikkontakten. Dette er viktig for de delikate håndbevegelsene du gjør når du lodder.
Blyt 60/40 loddetinn, sammensatt av 60 prosent tinn og 40 prosent bly, har lenge vært brukt til lodding og er trygt hvis det håndteres riktig. Velg blyfritt loddetinn bestående av 99,3 prosent tinn og 0,7 prosent kobber.
Forbered et trygt arbeidsområde
Sørg for at arbeidsområdet ditt er godt ventilert, spesielt når du arbeider med blybasert lodding. Fordi tipsene på loddejern kan variere mellom 600 og 800 grader Fahrenheit, må du jobbe på en ikke-brennbar overflate siden smeltet lodde kan dryppe. Hvis du arbeider med blybasert lodding, må du vaske hendene grundig etter å ha jobbet med loddetinnet. Bruk øyevern når du arbeider med loddetinn.
Fjern ledningene
Fjern 1,30 cm av plastbelegget fra ledningene med wire stripper. Prøv å ikke legge igjen for mye eller for lite av plastbelegget. Å fjerne for lite plastbelegg vil hindre lodding. Hvis du fjerner for mye plastbelegg, blir det utsatt for mye kobbertråd og krever at du bruker mer krympeslange. Sørg for å bruke riktig måler på avisolatoren, slik at du ikke ved et uhell kutter vekk tråder.
Legg til krympeslangen
Finn slangen med den minste diameteren som passer over den plastbelagte ledningen. Hvis du velger for store slanger, krymper det ikke ned til riktig størrelse. Når det gjelder lengde, skal slangen dekke skjøten, pluss ytterligere 1,30 cm i hver ende. Skyv krympeslangen på ledningen og legg den ned i ledningen for nå.
Bli med i ledningene

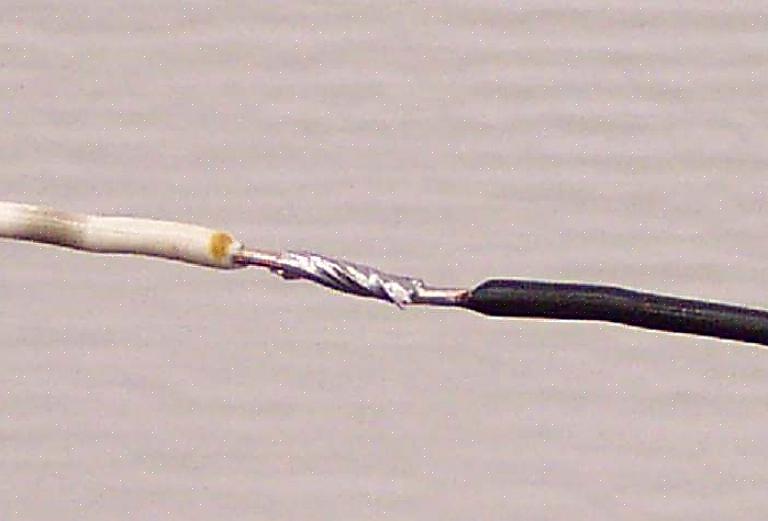

Flay forsiktig de enkelte trådene. Skyv ledningene mot hverandre og lås sammen trådene. Vri de maskede ledningene løst. Hvis du vrir ledningene for tett, vil loddet ikke kunne trenge gjennom. Likevel skal skjøten fortsatt være mindre i diameter enn krympeslangen.
Plasser ledningene
Plasser ledningene slik at de er løftet over arbeidsflaten. Ledninger som ligger flatt, kan sette seg fast på overflaten ved loddetinnet. Alligatorklemmer eller til og med fjærklemmer til husholdningsmetaller kan utformes for å heve ledningene.
Tilsett kolofoniumstrømmen
Gni forsiktig en liten mengde av harpiksflusspastaen til de sammenføyde ledningene slik at alt kobber er dekket. Kolofoniumstrømmen vil bidra til å trekke loddet inn i de trådede trådene.
Forbered deg på lodding
Koble til og slå på loddejernet. Rull rundt seks inches lodde slik at enden blir utsatt og klar til bruk.
Når loddejernet varmes opp, gni spissen over en våt svamp for å fjerne tidligere oksidasjon. For et nytt loddejern som varmes opp for første gang, er dette ikke nødvendig.
Lodd ledningene
Berør den oppvarmede spissen av loddepistolen til leddleddet. Hold tuppen godt på plass i noen sekunder for å varme opp ledningen. Berør den eksponerte enden av loddet lett på leddleddet. Varmen skal føre til at loddet smelter umiddelbart og trekkes inn i de trådede trådene.
Krymp slangen
Etter at loddet er helt avkjølt, skyver du krympeslangen over skjøten. Forsikre deg om at den er jevnt plassert. Kjør varmepistolen over slangen til den trekker seg helt sammen.
